H11 Hydro Meter GPRS nebo NB-IoT
Základní popis
Hydro Meter H11 je bezdrátový GSM modul pro vzdálené odečty měřidel (vodoměry, elektroměry, plynoměry), tzn. smart metering. Provozovatelům umožňuje trvalý přehled nad aktuální spotřebou v jednotlivých odběrných místech a monitorování mimořádných situací téměř v reálném čase.
Charakteristika
- Použitelné s libovolným pulsním vodoměrem
- Indikace zpětného průtoku a indikace odpojení snímače od vodoměru
- Odečty v denním intervalu
- Detekce a záznam mimořádných událostí
- Přenosy dat nastavitelné v intervalech: denně, týdně, měsíčně
- GPRS s automatickou volbou operátora
- Lokální NFC komunikace (telefon, tablet)
- Mechanicky odolné provedení, vysoké krytí IP67, nekorodující materiály, autodiagnostické funkce
- Bezúdržbový provoz bez výměny baterie po dobu životnosti vodoměru
Základní funkce
Monitorovat lze stav měřidla a některé mimořádné události jako:
- detekce zpětného průtoku
- překročení maximální hodnoty průtoku
- překročení denního nastaveného limitu
- překročení nočního minima
- oddělené čítače spotřeby pro tarify
- detekce odpojení modulu od snímače
- detekce odpojení napájecí baterie
- detekce nízkého napětí napájecí baterie
Aktuální stav počítadla se odečítá minimálně jednou denně. Četnost datových přenosů lze konfigurovat v intervalu denně, týdně nebo měsíčně. Mimořádné události se odesílají prioritně - ihned po jejich zjištění.
Konektivita
Nastavení a odečty hodnot lze provádět místně nebo vzdáleně. Místně lze se zařízením komunikovat bezkontaktně pomocí mobilního telefonu nebo tabletu. Odpadá nutnost propojování komunikačním kabelem, postačí přiložení přenosného zařízení vybaveného technologií bezdrátové komunikace NFC.
Vzdálená komunikace je realizován technologií GPRS a vykonává se automaticky dle nastavení parametrů modulu nebo ji lze iniciovat i lokálně příkazem přes NFC. Přístroj se automaticky přihlašuje k síti operátora s nejsilnějším signálem v místě instalace modulu včetně operátorů zahraničních, a to při zachování stejných provozních nákladů za přenášená data. Tato vlastnost se může s výhodou uplatnit například v příhraničních oblastech nebo při výpadku některé z dostupných sítí.
Zařízení je bez klasické SIM karty. Tím bylo docíleno vyšší spolehlivosti a integrace přístroje, který lze rychle instalovat bez administrativy spojené s obstaráváním vhodné SIM karty.
Mechanické provedení

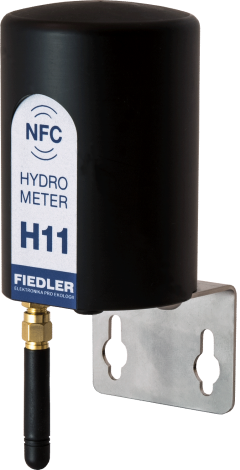

Hydro Metr H11 je navržen s ohledem na kompaktní rozměry a dlouhodobou odolnost při provozu v extrémně vlhkém prostředí. Krytí splňuje standard IP67. Tělo zařízení je z chemicky stabilního plastu a držák z nerezové oceli. Konstrukce je provedena tak, aby zařízení mohlo pracovat spolehlivě a bezobslužně minimálně po dobu životního cyklu měřidla - tzn. 6 až 10 let.
Pro napájení H11 slouží vysokokapacitní lithiová baterie, která za optimálních podmínek umožňuje realizovat tisíce datových přenosů přes GSM síť. Zařízení je optimalizováno pro týdenní interval přenosů denních stavů počítadel, při kterém vydrží pracovat déle než 6 let.
Instalace

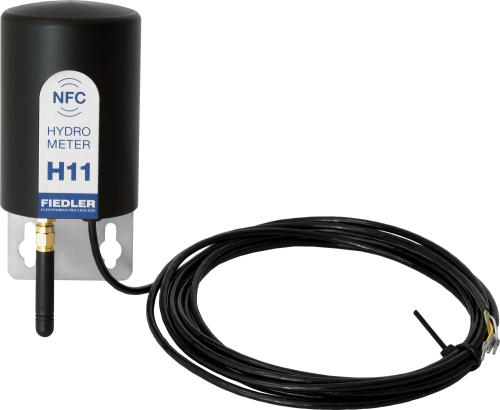

Pro nasazení modulu H11 na lokalitě se předpokládá instalace měřidla a osazení měřidla snímačem s pulzním výstupem. Hydro meter H11 je pak se snímačem propojen kabelově, čtyřmi vodiči, které mají funkce závislé na zvoleném typu snímače:
Vodič IN1 (bílý) slouží pro vstup pulzů a vodič GND (hnědý) jako společná zem. Vstup IN2 (žlutý) má podle zvoleného typu snímače funkci detekce zpětného toku nebo vstupu pulzů pro zpětný průtok. Vstup IN3 (zelený) slouží pro signalizaci přerušení kabelu nebo alarmu ve snímači pulzů. Barevné značení odpovídá běžným typům snímačů pulzů vodoměru (SENSUS, ITRON, ...)
Kabel o délce 3 metry je součástí dodávky. Na jedné straně je kabel pevně spojen s H11. Druhý konec je volný pro připojení ke snímači. Pro větší odběry lze objednat propojení Hydro meteru H11 se snímačem přímo ve výrobě.
Navazující služby
Standardně jsou data ze zařízení publikována přes unifikovaný portál pro vizualizaci a správu dat provozovaný výrobcem zařízení. Jedná se o grafickou nadstavbu pro administraci a dohled, která se hodí pro uživatele správy a údržby smart meteringové sítě.
Volitelně lze nabídnout komplexní službu pro vizualizaci dat koncovým zákazníkům provozovatele, která může být upravena podle individuálních potřeb - například denní, měsíční a roční přehledy odběrů, predikce, upozornění na mimořádné události formou e-mailů nebo SMS. Základní variantou publikace dat je pak vytvoření webových služeb pro integraci s informačním systémem zákazníka.
Technické parametry
Společ. charakteristika vstupů: beznapěťový kontakt nebo OK, Rmax< 1k, U=3V3, aktivní úroveň = L
Vstupy NI1, IN2: max 100 p/sec (četnost>25 p/sec zkracuje životnost baterie)
Vstup IN3: signalizace alarmu se zápisem začátku a konce do paměti přístroje
Připojení k měřidlu: PUR kabel 4x 0,15; délka 3 m, bez konektoru
Registrace proteklých objemů: oddělené stavy počítadla pro normální a zpětný tok
Ukládání stavu počítadla: nastavitelné v intervalu 1 hod až 1 měsíc (defaultně 1x /den v 00:00)
Velikost počítadla: 64 bitů (>1,8 * 1016 m3), rozlišení 1 litr
Typ lokální komunikace: NFC - čtení akt. hodnot, povel k odeslání GSM dat, ..
Vzdálená komunikace: vestavný GSM/GPRS modul, nastavitelná četnost 1x den .. 1x měsíc
GSM anténa: externí - součást dodávky, SMA konektor
Mimořádné přenosy: možnost GSM přenosu po detekci události
Autodiagnostika: napětí bat., intenzita GSM pole, celková doba zapnutí GSM modemu
Napájecí baterie: primární lithiová baterie 3,6 V / 13 Ah, připojený kabel s konektorem
Doba životnosti baterie: až 10 let v závislosti na četnosti a objemu GSM přenosů, frekvenci pulsů

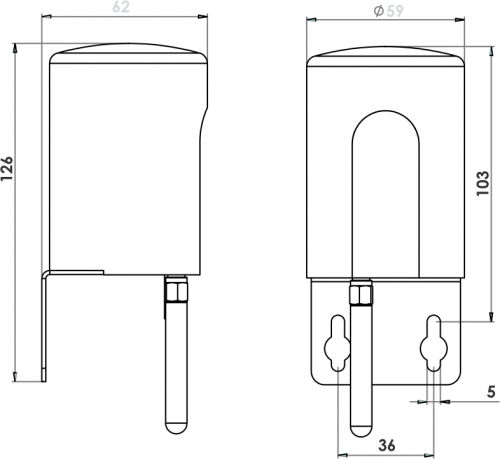

Rozměry: průměru 59 mm, výška 90 mm (bez držáku a GSM antény)
Materiál: TECAFORM (POM) a nerezová ocel (držák)
Hmotnost: 350 g (včetně baterie a GSM antény)
Krytí: IP67
