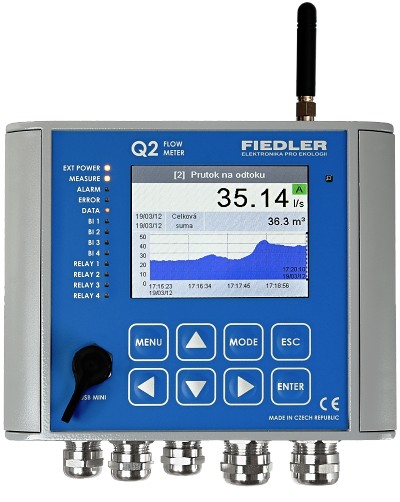

Q2 - Průtokoměr pro otevřené profily

Čtyřkanálová vyhodnocovací jednotka pro měření okamžitého průtoku a proteklých objemů v otevřených měrných profilech. Průtokoměr Q2 obsahuje předdefinované konzumpční rovnice, vyjadřující závislost mezi hladinou a okamžitým průtokem, pro všechny běžné měrné přelivy a Parshallovy žlaby.

Jednotku Q2 lze také použít jako univerzální hladinoměr, kte kterému lze připojit množství různých čidel.

Charakteristika

• 4 záznamové kanály pro výpočet okamžitého průtoku i proteklých objemů, sledování stavů provoz/chyba snímače dle požadavků normy TNV 25 9305, zálohované napájení z interního Li-Pol akumulátoru


• Až 16 záznamových kanálů pro ultrazvukové, radarové nebo tenzometrické snímače hladiny (datalogger)


• Přednastavené konzumpční rovnice pro Parshallovy žlaby a všechny běžné měrné přelivy, obecné zadání konzumpční rovnice, tabulkové zadání závislosti hladina/průtok


• Dvousondové provedení průtokoměru podporuje kontrolu zpětného vzdutí

• Nastavitelné výpočtové funkce nad měřícími kanály (součty, rozdíly, klouzavé součty, ...)

• Průtokoměr Q2/KDO podporuje výpočet průtoku z připojené rychlostní KDO sondy (Dopplerův princip měření rychlosti proudění)


• Dvoustavové vstupně-výstupní záznamové kanály pro sledování chodů a poruch čerpadel, vstupů do objektu a pro řízení připojených relé (logické funkce AND, NAND, OR, NOR, XOR nad kanály)

• Řízení technologie pomocí 4 regulátorů s volbou pracovního režimu:  Hysterezní, PID, Pulsní ventil. Každému regulátoru lze přiřadit až 16 binárních a 4 analogové vstupy

• Šifrované datové přenosy na server přes interní GSM/GPRS modul nebo přes Wi-Fi modul, a to jak pro změřená data, tak pro parametry a povely

• Přímá GPRS komunikace mezi stanicemi (např. řízení soustavy VDJ - ČS)

• Denní, měsíční a roční proteklé objemy přístupné přes klávesnici a displej

• Přes webový prohlížeč přístupné grafy, tabulky, přehledové měsíční zprávy, ...

• Systém varovných SMS aktivovaný limitními i gradientními alarmy, sepnutím binárního kanálu, ...


• Autodiagnostika napojená na rozesílání varovných SMS a datový server (proud odebíraný připojenými snímači, vlhkost a teplota uvnitř přístroje, napětí a zbývající kapacita akumulátoru, ...)

• Široká modularita způsobů napájení od externího akumulátoru 12V (s/bez solárního panelu) až po síťový zdroj 24 VDC nebo 230 VAC

• Moderně navržen stanice s velmi nízkou vlastní proudovou spotřebou umožňuje až 6 měsíců provozu bez výměny akumulátoru při každodenním předávání změřených dat do databáze na server přes GPRS síť


• Intuitivní ovládání a přehledné MENU, různé jazykové mutace, barevný grafický dotykový displej, klávesnice

• Robustní kovová skříň s vysokým krytím IP67

• Montážní kryt nebo uzamykatelný plastový box pro venkovní instalace

• Platný certifikát o schváleném typu měřidla vydaný Slovenským metrologickým ústavem.

Základní popis

Čtyřkanálový průtokoměr Q2 obsahuje vstupy pro připojení ultrazvukových , radarových nebo tenzometrických hladinoměrů a na základě předdefinovaných konzumpčních rovnic (závislost mezi výškou hladiny a okamžitým průtokem pro daný měrný žlab či měrný přeliv) průběžně počítá okamžitý i kumulovaný průtok. Přístroj obsahuje konzumpční rovnice pro všechny běžné typy Parshallových nebo Venturiho žlabů a pro standardní měrné přelivy. Průtok lze počítat i na základě tabulkou zadané závislosti mezi hladinou a průtokem.

Rychlostní průtokoměr Q2/KDO využívá pro výpočet průtoku KDO sondu, která pracuje na Dopplerově principu měření rychlosti proudění kapaliny.
Změřené hodnoty jsou ukládány do interní paměti přístroje a lze je předávat do databáze na server prostřednictvím  interního GPRS modulu (telemetrická stanice Q2-G).
Robustní provedení kovové skříně s vysokým krytím IP67 a řada autodiagnostických procedur přispívá k vysoké provozní spolehlivosti průtokoměru.

Datahosting na serveru

Průtokoměr doplněný o GSM modul (telemetrické stanice Q2-G, Q2/KDO-G) nebo Wi-Fi modul (telemetrické stanice Q2-W, Q2/KDO-W) může využívat datahosting zřízený na serveru výrobce. Změřená data se po přenesení na server uloží do databáze a jsou oprávněným klientům kdykoliv přístupná přes standardní webový prohlížeč.

Základní funkce a vlastnosti průtokoměru

Připojení snímačů a zobrazení měřených hodnot

• Připojení hladinoměrů a snímačů průtoku přes rozhraní RS485 (Modbus RTUa FINET) nebo přes univerzální vstupy DAV1.. DAV4 (4-20 mA, DCL).
• Nastavitelná blokace průtoku v průběhu zpětného vzdutí (odtok z měrného místa musí být vybaven sekundárním snímačem hladiny).
• Nastavitelné zpožděné měření potřebné pro náběh ultrazvukových a radarových hladinoměrů (0 až 250 sec).
• Ovládání jednotky přes dotykový displej nebo klávesnici.
• Spolu s okamžitým průtokem je na displeji zobrazována i měřená výška hladiny a celkový proteklý objem od instalace.
• Možnost současného zobrazení hodnot dvou kanálů v jedné obrazovce nebo cyklické střídání měřených hodnot a grafů.
• Na displej lze vyvolat archiv denních, měsíčních a ročních sum.
• Zobrazení přednastavených mezí u grafického zobrazení.
• Automatické nastavení jasu displeje podle okolního osvětlení.

Binární výstupy - relé:

• Dvě relé, spínací kontakt  250 V/ 4 A, v klidu rozepnuto.
• Dvě polovodičová relé, výstup 0/12 V-2 A, v klidu 0 V.
• Možnost ovládat další relé v rozšiřujících externích  modulech.
• Limitní, časové a logické řízení vlastních i externích relé.
• Funkce vzorkovač krátce sepne relé po protečení nastaveného objemu vody.

Analogové výstupy průtokoměru 4-20 mA

• Dva aktivní proudové výstupy 4-20 mA oddělené od napájecího napětí.
• Nastavení výstupů 0/4 - 20 mA, rozlišení <0,001 mA.
• Možnost ovládat další proudové výstupy v externích modulech MAV421 a MAV422.

Rozhraní průtokoměru

• USB pro parametrizaci a načítání archivovaných dat (USB mini).
• RS485 pro připojení snímačů a řízení externích modulů.
• RS485 pro předávání dat do nadřazeného systému (Modbus RTU).

Záznam dat do interní datové paměti

• Datalogger - datová paměť pro >500.000 hodnot (více než roční záznam dat).
• Nastavitelný interval archivace od 10 s do 24 h.
• Možnost vyvolat archivovaná data na displej jednotky (grafy).
• Záznam stavu binárních kanálů (vstup do objektu, ...).
• Záznam stavových událostí (výpadky nap., poruchy snímačů).
• Měření a záznam dat aktivní i v době výpadku externího napájení

Systém varovných, info a řídících SMS (Q2G):

• Telefonní seznam pro 48 adresátů, sdružování do 3 skupin.
• 48 nastavitelných varovných SMS zpráv aktivovaných. dosažením mezní hodnoty, výpadkem nap., sep/roz BI, ...).
• Informativní SMS sestavené na základě příkazového řádku nebo dotazové SMS (aktuální hodnoty, maxima, minima, sumy,  ...).
• Povelové příkazy a SMS pro ovládání a simulaci výstupů (binárních i analogových), vynucené odeslání dat na server, ...).

GPRS (telemetrická stanice Q2-G).

• Automatické odesílání dat na server v pravidelných intervalech.
• Přechod na častější přenosy po vyhodnocení alarmového stavu.
• Odesílaní dat přímo na email nebo FTP server (denní reporty).
• Parametrizace a upgrade FW prostřednictvím serveru.
• Zálohování aktuálních parametrických souborů na serveru.

Volitelné montážní příslušenství

Montážní nerezový držák KR2-V tvoří zároveň kryt průtokoměru před deštěm a slunečním zářením.

Držák se na svislou nosnou konstrukci upevňuje pomocí jednoho třmenu 1,5”,2” nebo 2,5”.

Spolu s průtokoměrem Q2 lze objednat také montážní držák KR2-H uzpůsobený pro horizontální nosnou konstrukci.
