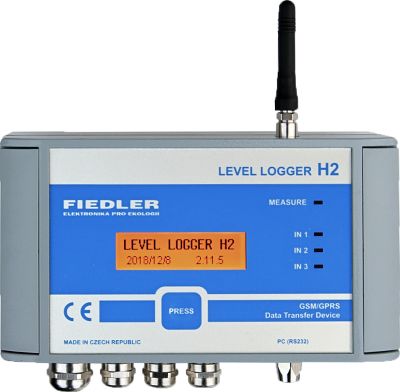

H2 - Level Logger

LEVEL LOGGER H2 byl navržen pro sledování hladiny a průtoku v otevřených tocích a pro monitorování dešťových srážek při výstavbě lokálních varovných systémů (LVS).

Přístroj přes GSM/GPRS+SMS modem v pravidelných intervalech předává změřená data do databáze na server a v případě mimořádné situace rozesílá varovné SMS aktivované limitním nebo gradientním alarmem stoupající hladiny nebo překročením klouzavého součtu srážek za nastavený časový interval.

Charakteristika H2:

• 8 kanálová telemetrická stanice specializovaná na měření hladin a dešťových srážek
• Možnost výpočtu srážek pomocí koeficientů dynamicky zkalibrovaného srážkoměru
• Proudové vstupy pro snímače tlaků a hladin ve VDJ a ČS.
• Binární vstupy (zatopení, narušení objektu)
• GSM/GPRS přenosy dat na server
• Integrovaný systém varovných SMS zpráv
• Provoz z vlastní baterie až 5 let, vstup pro externí napájení 12 VDC
• Parametry konfigurovatelné přes internet
• Robustní kovové pouzdro s krytím IP67
• Nízké provozní náklady dané možností používat běžné kreditní SIM karty

Typické použití LEVEL LOGGERU H2:

- Kontinuální sledování hladin a dešťových srážek.
- Výstavba sítí dešťoměrných a limnigrafických stanic s možností rozesílání varovných SMS.

Základní popis

Grafický displej poskytuje okamžitý přehled o měřených veličinách (hladina, teplota, dešťové srážky, stavy binárních kanálů, napětí napájecí baterie, proud tekoucí do připojených čidel a senzorů, teplota a vlhkost uvnitř přístroje, ...) a usnadňuje instalaci GSM antény v terénu - na displeji se zobrazuje aktuální intenzita GSM pole i objem odeslaných dat na server.

Vlastní bateriové napájení dimenzované na několik roků provozu lze šetřit připojením externího napájecího zdroje 8 až 15 VDC. Velmi nízký klidový odběr z tohoto externího zdroje (v řádu desítek uA) a vysoká účinnost vestavěné měniče umožňuje pro zálohované napájení používat i malý 12-ti voltový akumulátor.

Další vestavěný programovatelný měnič napětí (výstupní napětí 6V nebo 15V) umožňuje bezproblémové připojení až dvou tlakových nebo hladinových snímačů s výstupním signálem 4-20 mA. Proud pro napájení těchto čidel je sledován a při jeho nárůstu je upozorněn uživatel na případnou závadu připojených čidel.

Vysoká kapacita datové paměti uchovává naměřená data za několik let provozu i po vybití napájecí baterie. Po zaplnění datové paměti jsou nejstarší data cyklicky přepisována.

Level Logger H2 má robustní mechanické provedení s vysokým krytím IP67, které je nutné pro přístroje trvale umístěné v venkovním prostředí s velkým střídáním teplot a vlhkostí vzduchu.

Součástí dodávky Level Loggeru H2 je nerezový držák pro uchycení Loggeru na stěnu a GSM prutová anténa. Pro instalaci přístroje do podzemních šachet a do míst se slabým signálem je k dispozici několik ziskem odstupňovaných GSM antén. U dodavatele lze objednat i prodlužovací kabel k anténě.

Měřící A kanály (pro analogové veličiny)

Level Logger má celkem 8 měřících kanálů pro záznam veličin v 16-ti bitovém rozlišení. Ke každému záznamovému kanálu lze přiřadit jeho specifický název, počet desetinných míst pro měření i archivaci, jednotky, měřící metodu a mnoho dalších parametrů.
Interval archivace je nastavitelný samostatně pro každý záznamový kanál. Level logger H2 podporuje přechod na četnější záznam vybraných veličin po překročení nastavených mezí (limitní alarm) nebo po  rychlé změně hodnoty (gradientní alarm).

Kontrolní C kanály

Kontrolní kanály pro záznam napětí baterie,velikosti externího napájecího napětí, proudu odebíraného připojenými senzory a teploty i vlhkosti uvnitř dataloggeru.

Vstupy

PV1-PV2: 2 rychlé vstupy s integrovanými čítači pulsů

PV3-PV4: 2 pulsně-binární vstupy (zatopení jímky, ostraha objektu)

AV1-AV3: 3 proudové vstupy, analogový signál 0-20 mA, 4-20 mA, 1-5 mA, 0-5 mA, 0-1 mA.

RS-485: sériové síťové rozhraní pro připojení samostatných měřících sond (např. ultrazvukového snímače hladiny US1200).

LEVEL LOGGER H2 je vnitřně vybaven kombinovaným senzorem, který slouží pro monitorování teploty a vlhkosti vzduchu uvnitř přístroje.

Datahosting pro LEVEL LOGGER H2

LEVEL LOGGER H2 využívá datahosting zřízený na serveru výrobce. Uživatel tak nemusí zřizovat vlastní server ani zajišťovat jeho provoz a údržbu.
Oprávněným uživatelům jsou data uložená na serveru kdykoliv přístupná přes standardní webový prohlížeč. Server kromě grafické a tabulkové vizualizace umožňuje také vyhledávání mezních hodnot, exporty dat v několika formátech a další funkce.

Datové přenosy mezi serverem a Level Loggerem H2

• Předávání změřených dat  na server v nastavených časech.
• Přechod na četnější přenosy po vyhodnocení alarmového stavu.
• Řízené napájení GPRS modulu umožňuje mnohaletý  provoz bez výměny baterií - více než 4000 datových relací nebo SMS zpráv.
• Parametrizace telemetrické stanice H2 přes server včetně ukládání změn v nastavení.
• Seřizování času telemetrické stanice podle serveru.
• Upgrade FW dataloggeru prostřednictvím serveru.

Systém varovných a informativních SMS:

• Telefonní seznam pro 10 adresátů, sdružování do skupin.
• 14 nastavitelných varovných SMS zpráv (libovolný text, automatické vkládání aktuální hodnoty, různé spouštěcí podmínky včetně doby jejich trvání, hystereze).
• 8 přednastavených SMS zpráv.
• Možnost sestavení obsahu informativní SMS zprávy (aktuální hodnoty, max., min., různé bilance, kredit SIM,...).
• Informativní SMS odesílané v denním, týdenním nebo v měsíčním intervalu.

Připojení PC (notebooku) pod programem MOST:
konektor M8 - RS232, k přístroji lze objednat komunikační kabel KP232/M8 a převodník USB/RS232

Ochranné skříně pro H2

Pro umístění Level Loggeru H2 ve venkovním prostředí nebo v místech silně znečištěných a vlhkých je možno objednat dva typy plastových skříní. Součástí vybavení skříní je i montážní plech pro uchycení Level Loggeru H2.

Oba typy skříní mají vysoké krytí IP66, které zaručuje, že přístroj zůstane ochráněn před vlivem okolního prostředí.

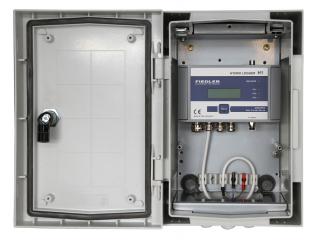

Skříň ARIA-H1

Tato skříň je robustní, uzamykatelná a dovoluje umístit pod Level Logger H2 ještě záložní napájecí akumulátor 12V/9Ah.

Ke skříni lze objednat dvojici nerezového kování uzpůsobeného pro montáž skříně ARIA-H1 na stožár nebo sloup pomocí pásek Bandimex.

Vnější rozměry skříně: 315 mm x 215 mm x 170 mm (v x š x h).

Skříň Thalassa-H1

Menší a cenově dostupnější typ skříně pro umístění Level Loggeru H2. Skříň se dodává s namontovanými nerezovými úchyty uzpůsobenými pro třmeny, pomocí kterých ji lze snadno přidělat na stožár, stojan ke srážkoměru a pod. Při objednávce je potřeba specifikovat požadovanou velikost dodávaných nerezových třmenů (1 1/4", 1 1/2", 2").

Vnější rozměry skříně: 240 mm x 195 mm x 90 mm (v x š x h).

Do tohoto typu skříně se nevejde záložní akumulátor 12V/9Ah.
