TEP1 - snímače pro měření teploty vzduchu, vody, půdy, ...
- Vysoká přesnost měření teploty (±0,1 °C)
- Nízká teplotní závislost převodu (5 ppm)
- Rozlišení teploty až 0,001 °C
- Mechanické rozměry TEP1/K přizpůsobeny radiačnímu krytu RK5
- Ponorné provedení TEP1/H s pevně vyvedeným kabelem
- Čtyřvodičové připojení externích snímačů Pt100 k TEP1/E
- Čtení měřených teplot přes RS485 na vzdálenost až 500 m
- Komunikační protokoly FINET nebo Modbus RTU
- Kompatibilní se všemi telemetrickými stanicemi společnost FIEDLER AMS
Základní popis

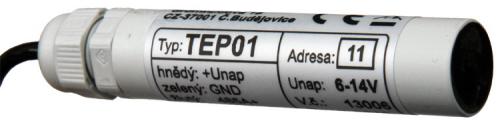

Převodník TEP1 převádí teplotu snímanou čidlem Pt100 na číslicový signál předávaný do připojeného systému přes sběrnici RS485.
Měřící elektronika řízená mikroprocesorem je umístěná ve válcovém plastovém pouzdru o průměru 16 mm a zabezpečuje přesné měření i výpočet teploty s typickou chybou nepřesahující 0,1 °C v rozsahu od -30 °C do +50 °C. V celém pracovním rozsahu od -50°C do +80°C je pak typická chyba měření teploty menší než 0,3 °C. Vysoká přesnost a stabilita měření dovoluje používat i vysoké rozlišení měřené teploty, které může uživatel nastavit v připojené záznamové jednotce. Převodník pracuje s minimálním šumem bez výkyvů i s rozlišením 0,001°C.
Jako měřící čidlo sonda používá teplotní rezistor Pt100 ve třídě přesnosti A o rozměrech pouhých 2,5 x 5 mm, který se vyznačuje malou tepelnou setrvačností a vysokou stálostí v čase.
Machanické provedení

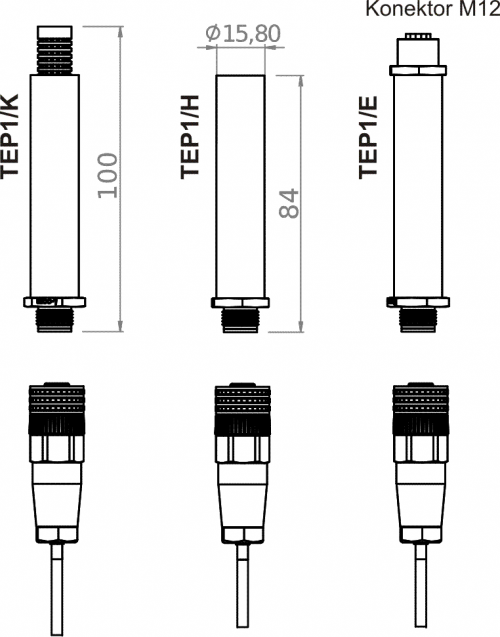

Převodník teploty TEP1 je dostupný ve 3 základních provedení:
TEP1/H - měření teploty vody
TEP1/K - měření teploty vzduchu
TEP1/E - měření povrchové teploty externím čidlem
Měření teploty vzduchu TEP1/K

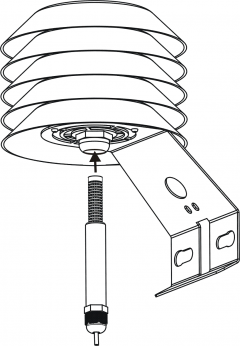

Při měření teploty vzduchu se sonda TEP1/K obvykle umisťuje do radiačního krytu RK5 nebo RK7.
Při měření vzduchu je teplotní senzor umístěn mimo tělo sondy aby nedocházelo k ovlivňování teploty samotnou sondou. V odůvodněných případech lze teplotní senzor Pt100 umístit i do vzdálenosti několika metrů od sondy TEP1, protože propojení mezi sondou a vlastním snímačem je provedeno čtyřvodičově a délka propojovacího kabelu tak nemá vliv na přesnost měření.
Měření povrchové teploty drobných předmětů (TEP1/E)
Převodník TEP1/E neobsahuje teplotní čidlo Pt100 ale pouze 4 pinový konektor M12, přes který se čidlo umístěné na opačném konci kabelu připojuje k převodníku. Toto mechanické provedení se uplatní zejména při měření povrchových teplot v botanice, ve stavebnictví a všude tam, kde je potřeba snímat teplotu nestandardním tvarem čidla (čidla malých rozměrů nebo čidla opatřená úchyty) a kde by rozměry a tepelná setrvačnost samotného převodníku způsobovaly chybu při měření teploty.
Maximální délka kabelu mezi převodníkem TEP1/E a vlastním čidlem Pt100 může být až 100 m. Teplotní snímače se připojují k převodníkům čtyřvodičově a proto délka kabelu nemá vliv na přesnost měření
Měření teploty vody (TEP1/H)
Ponorné provedení sondy TEP1/H používané při měření teploty vody má teplotní senzor zalitý spolu s elektronikou sondy do jednoho celku, který může být trvale ponořen ve vodě.
Aby i v tomto případě byla teplotní setrvačnost sondy přijatelná, je senzor umístěn těsně pod povrchem zalevací hmoty na konci sondy.
Vysoká přesnost měření
Špičková měřící elektronika řízená mikroprocesorem je umístěná v těle sondy a zabezpečuje přesné měření i výpočet teploty s typickou chybou nepřesahující 0,1 °C v rozsahu od -30 °C do +50 °C. V celém pracovním rozsahu od -50°C do +80°C je pak typická chyba měření teploty menší než 0,3 °C. Vysoká přesnost a stabilita měření dovoluje používat i vysoké rozlišení měřené teploty, které může uživatel nastavit v připojené záznamové jednotce. Sonda pracuje s minimálním šumem bez výkyvů i s rozlišením 0,001°C.
Poznámka k nastavení parametrů záznamového kanálu připojené jednotky:
Při nastavení rozlišení záznamového kanálu připojené jednotky M4016, H1, H7, H40 nebo STELA je třeba pamatovat na maximální teplotní rozsah, který lze v záznamových jednotkách pro dané rozlišení použít. Nejnižší teplotní rozsah od -32,500 °C do +32,500 °C platí pro rozlišení 0,001 °C (např. pro rozlišení 0,1 °C lze využít teplotní rozsah od -3.250,0 °C do +3.250,0 °C). Omezení rozsahu souvisí s formátem archivovaných dat v připojené záznamové jednotce, které používají 16 bitové slovo. Samotný převodník TEP1 toto omezení nemá a data se do záznamové jednotky přenášejí v dlouhém neomezeném formátu.
Význam dalších parametrů připojené záznamové jednotky důležitých pro správnou archivaci dat z převodníku TEP1 je podrobně popsáno vždy v příslušném uživatelském manuálu konkrétní záznamové jednotky.
Připojení sondy TEP1 k záznamové jednotce
Změřená hodnota teploty je do připojené záznamové jednotky přenášena po sériové sběrnici RS485. Tento způsob komunikace vylučuje vznik dodatečné chyby měření na straně analogového vstupu záznamové jednotky. Další výhodou sériové komunikace RS485 je možnost paralelního připojení více sond k jedné záznamové jednotce. Sonda komunikuje na sběrnici RS485 pod protokolem FINET nebo Modbus RTU a proto ji lze bez problému připojit ke všem jednotkám FIEDLER (M4016, H1, H7, H40 nebo STELA).
| Parametr | Hodnota |
| Počet měřících vstupů | 1 |
| Typ připojeného teplotního snímače | Pt100, čtyřvodičové připojení |
| Maximální délka kabelu ke snímači | 100 m |
| Měřící rozsah | -50 °C až +100 °C (na vyžádání až +500 °C) |
| Rozlišení měřené teploty | 0,001°C |
| Chyba měření samotného převodníku | typ ±0,01 °C, max ±0,1 °C pro rozsah -50 až +100 °C; typ ±0,05 °C, max ±1,0 °C pro rozsah -50 až +500 °C |
| Chyba měření včetně připojených čidel třídy přesnosti A | typ 0,15+0,001*t [°C], max 0,25+0,002*t [°C] |
| Výstup | sériová sběrnice RS485 |
| Komunikační protokoly | Modbus RTU a FINET |
| Rozsah nastavitelných adres | 2 až 250 |
| Doba měření | <0,3 sec |
| Výstupní kabel | 4 žilový PUR kabel 1 až 100 m (standardně 5 m) |
| Průměr výstupního kabelu | 4 mm |
| Variantní konektorové připojení | kruhový konektor M12, 4 piny |
| Mechanické rozměry | průměr 16 mm, délka 72 mm |
| Hmotnost (bez kabelů a čidel) | |
| Materiál | ABS, PUR |
| Pracovní teplota | -40 až +70 °C |
| Krytí převodníku TEP1/H | IP68 |
