PF500 člunkový překlápěcí průtokoměr
Příklady použití
Pulsní průtokoměr s překlápěcím dvojitým člunkem o objemu 500 ml je určen pro sledování malých průtoků vody v rozsahu od 0 do 5 l/min. Překlápěcí člunek může pracovat i při větším průtoku, neúměrně však narůstá chyba měření vyplývající z použitého principu měření (doba překlápění ovlivněna setrvačností naplněného člunku, kinetická energie natékající vody, probíhající nátok i během doby překlápění, rozstřik vody při větším přítoku).
Instalace průtokoměru vyžaduje výškový spád v místě měření alespoň 250 mm a usměrněný přívod vody nad střed průtokoměru. Na druhou stranu odpadá budování obvyklého trojúhelníkového měrného přelivu i snímač výšky hladiny. Průtokoměr také nevyžaduje žádné napájecí napětí a pulsy lze dlouhodobě zaznamenávat v přístroji napájeném pouze z baterie. Odolné nerezové provedení průtokoměru také není ohroženo zamrznutím, které ohrožuje citlivé membrány hydrostatických snímačů výšky hladiny.
Pro svoji jednoduchost a provozní spolehlivost může tento typ průtokoměru najít uplatnění například v těchto aplikacích:
- Měření průsaků ve stavebnictví a geologii
- Měření vydatnosti malých pramenů
- Měření množství vody odtékající z tajícího sněhu
- Měření množství drenážní vody
Základní popis

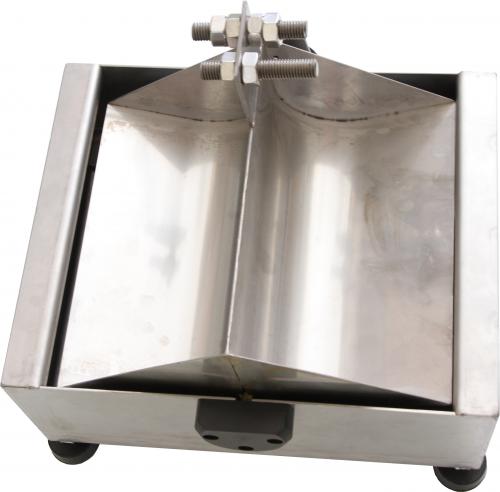

Robustní nerezová konstrukce průtokoměru PF500 obsahuje dvě navzájem spojené vaničky o obsahu 2x 750 ml, které jsou upevněny na otočné hřídeli. Pomocí gumových dorazů a vyvažovacího šroubení je průtokoměr nastaven tak, že k překlápění vaniček dochází při objemu vody 500 ml. Každé překlopení vaniček způsobí krátké sepnutí kontaktů relé, které je následně uloženo do připojené záznamové jednotky.
Ve spojení s telemetrickou jednotkou M4016, H1, H7 nebo STELA tak lze tento robustní průtokoměr použít pro sledování okamžitého průtoku i pro výpočet celkového proteklého množství a to včetně automatického předávání změřených dat do databáze na internetu a grafické i tabulkové vizualizace měřených průtoků a proteklých objemů.
Jedna z prvních konstrukcí člunkového průtokoměru v praxi
Instalace a rekalibrace
Základní kalibrace průtokoměru se provádí nastavením výšky gumových dorazů a pohybem vyvažovacího šroubení již před expedicí průtokoměru ve výrobě. Bude-li průtokoměr při jeho instalaci umístěn do vodorovné polohy pomocí výškově nastavitelných nožiček, pak nebude nutno provádět žádnou dodatečnou kalibraci po dobu zhruba 1 roku od instalace (doba závisí na četnosti překlápění) a do připojené záznamové jednotky je pouze potřeba nastavit objemovou konstantu pulsu, která je dodávána spolu s přístrojem - obvyklá hodnota této konstanty je 500 ml/puls)
Vlivem usazení a opotřebení gumových dorazů může po určité době provozu dojít ke změně nastavené objemové konstanty. Překalibraci srážkoměru PF500 může provozovatel provést jednoduše vlastními silami bez nutnosti měnit nastavení dorazů a vyvážení srážkoměru. Při takovéto rekalibraci stačí pomalu vylévat z odměrného válce vodu do vaniček srážkoměru a do objemové konstanty v připojeném záznamovém zařízení pak nově uložit průměrnou hodnotu z několika takovýchto měření.
| Parametr | Hodnota |
| Objem člunku | cca 500 ml (kalibrační konstanta nastavitelná v připojené jednotce) |
| Detekce překlopení | magnetický spínaný kontakt jazýčkového relé |
| Kontak relé | max 50 mA, 30V |
| Délka pulsu | min 25 mS |
| Materiál člunku a nosné konstrukce | nerezová ocel |
| Uložení osy člunku | nerezová kuličková ložiska |
| Maximální četnost překlápění | 10 překlopení/min |
| Max. doporučený měřitelný průtok | 5 l/min |
| Rozměry | 300 x 300 x 250 mm |
| Hmotnost | 2,2 kg |
