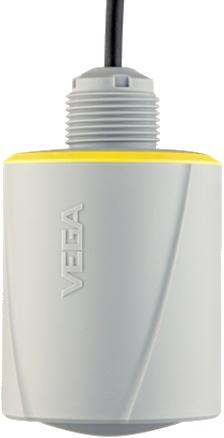

VEGAPULS C 23 radarový snímač hladiny

VEGAPULS C 23 je velmi přesný radarový snímač výšky hladiny s měřícím rozsahemn až 30 m vhodný pro vodárenské a průmyslové aplikace.

Přednosti

Velmi vysoká přesnost měření do ±2 mm
Prakticky nulová teplotní závislost
Měření není ovlivněno tlakem ani prašností
Přesné měření i při výskytu pěny na hladině
Nulové mrtvé pásmo pod snímačem (při mírně zvýšené nepřesnosti měření v oblasti do 25 cm pod snímačem)
Úzký vyzařovací úhel 8° dovoluje použití snímače i ve stísněných prostorách podzemních jímek
Nezávislost měření na okolním hluku vznikajícího při plnění zásobníku
Uživatelsky přívětivé nastavení mezí bez nutnosti plnění a vyprázdnění zásobníku
Žádné požadavky na údrbu (nevadí kondenzace nebo na snímači ulpívající prach)
Radarový senzor jako kvalitativně výspělejší náhrada ultrazvukových snímačů
Dvoudrátové připojení 4-20 mA ke stanicím H1, H2, H3, H7, Q2 a to i v bateriově napájených sestavách pracujících ve spínaném režimu
Na objednání lze za příplatek dodat snímač s číslicovým výstupem Modbus nebo SDI-12

Oblasti použití

Bezkontaktní měření výšky hladiny a sypkých látek.

Snímač je schopen měřit kapaliny všeho druhu a to i pod vysokým tlakem a za extrémních teplot. Lze jej proto použít při sledování hladiny jímek odpadních vod ale i nádrží s ředidly, rozpouštědly nebo jinak agresivními kapalinami. Snímač je vhodný i pro aplikace s nejvyššími higienickými požadavky. Měření přitom není ovlivněno ani kondenzací na snímači nebo pěnou na měřené hladině.

Při měření sypkých látek je snímač odolný jak proti akustickému rušení při plnění, tak proti vysoké prašnosti a ulpívání prachu na snímači.

Princip měření

Snímač vysílá prostřednictvím anténního systému frekvenčně modulovaný radarový signál. Frekvence signálu se mění pilovitě. Vyslaný signál odražený od média je přijímám anténou jako echo se změněnou frekvencí. Změna frekvence je proporcionální k měřené vzdálenosti.

Technické parametry VEGAPULS C 21

Maximální měřicí rozsah: 30 m (doporučený do 20 m)
Procesní připojení: závitové připojení: G1½ / G1, 1½ NPT / 1 NPT, R1½ / R1
Procesní teplota: -40...60 °C
Procesní tlak: -1...3 bar (-100...300 kPa)
Přesnost: ±2 mm
Frekvence: 80 GHz
Vyzařovací úhel: 8°
Nulové mrtvé pásmo
Smáčené části: PVDF
Těsnění: FKM
Stupeň krytí: IP66/IP68 (3 bar)
Výstupní signál: 4...20 mA / HART; Modbus ; SDI-12
Okolní teplota: -40...+60 °C
Napájecí napětí 12...36 VDC
Doba náběhu: < 15 s při proudu ≤ 3,6 mA
Připojovacího PVC kabel: délka 5 m, průměr 8 mm
Integrovaný Bluetooth 5.0 modul pro snadnou parametrizaci přes aplikaci v mobilním telefonu (typ. dosah 25 m)
ATEX
FDA, EG1935/2004
