C8 - Modulární řídící a záznamová jednotka

Základní popis

Telemetrická modulární jednotka C8 představuje moderní řídící prvek s velkým počtem měřících analogových i binárních vstupů a výstupů.

Jednotka je určena především pro řízení technologických procesů ve vodárenství a z toho důvodu její programové vybavení podporuje měření průtoků pomocí pulsů i výpočtem z konsumpčních rovnic, řízení čerpadel a dmychadel včetně záskoků, obsahuje integrované PID regulátory a umožňuje využívat datahosting na serveru včetně plné parametrizace jednotky na dálku přes webový prohlížeč.

Charakteristika

120 analogových záznamových kanálů a 240 binárních záznamových kanálů
120 uživatelsky nastavitelných pracovních parametrů
Měření a záznam dat v intervalu od 1 min do 24 hod
Datová paměť pro 1 milion měřených hodnot
Připojení různých typů snímačů a sond (proudové a pulsní vstupy, 4 sběrnice RS485 - MODBUS RTU i FINE, ...)
Řízené napájení připojených čidel v rozsahu 6 V až 15 V, 2 oddělené větve pro nastavení různě velkých napájecích napětí
Šifrované datové přenosy na server přes interní GSM/GPRS nebo WiFi modul
Systém varovných, informativních a řídících SMS
Zálohované napájení provozu z interního, automaticky dobíjeného akumulátoru
Modulární koncepce umožňuje snadné rozšiřování počtu vstupů a výstupů, společná datová sběrnice v DIN liště
Autodiagnostika napojená na rozesílání varovných SMS a datový server
Kompletní parametrizace i upgrade FW vzdáleně přes server nebo místně přes USB

Sestava na míru

Modulární koncepce řídící jednotky dovoluje její snadné přizpůsobení řízené aplikaci přidávání jednotlivých modulů podle požadavků na počet a typ připojovaných vstupně výstupních signálů.

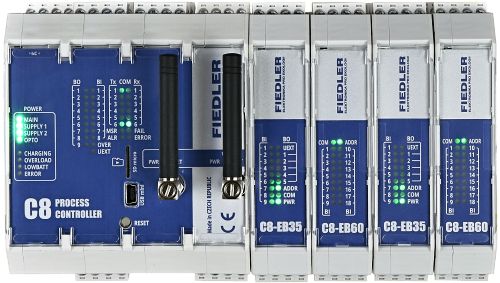

C8 řídící jednotka

Díky datové sběrnici umístěné přímo v DIN liště odpadá zdlouhavé propojování jednotlivých rozšiřujících modulů s vlastní jednotkou. Nezanedbatelné není ani zvýšení spolehlivosti provozu takovéto měřící sestavy díky krátké a stíněné sběrnici.

Přehled jednotlivých rozšiřujících modulů a jejich základní parametry, včetně samotné jednotky C8, jsou uvedeny v přiloženém katalogovém listu.
